螺旋叶片成型机如何控制行程

2022-12-01

次

螺旋叶片成形机属于专业设备，加工片式螺旋叶片。成形原理是由液压系统推动模具反复运动，2个模具互相功效，将钢板挤压变形，称为螺旋叶片。此设备结构紧凑，操作简便。

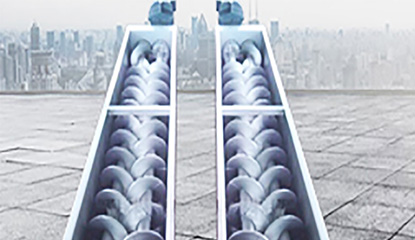

螺旋叶片

螺旋叶片成形机根据更换模具和调整行程来加工相对应螺旋叶片，螺旋叶片的螺距是螺旋叶片的重要指标，控制牙距的办法也有两种，一种是由更换模具，不同的模具，倾斜程度不同，做出的螺旋牙距便会不同；另一种方式是，改变模具之间的行程，使模具之间间隙改变，进而改变螺旋叶片的牙距。在螺旋叶片成形机的下边，设置有2个限位开关，前后各一个，活动模具板由液压系统控制前后挪动，当移到前面限位开关时，碰撞块触碰到限位开关，限位开关动作，根据电源线传送信号给控制系统，活动模具板改变运动方向，向后才运动；当运动到后面限位开关是，碰撞块触碰到限位开关，限位开关动作，根据电源线传送信号给控制系统，活动模具板改变运动方向，向前方运动。如此反复运动，多个下以后，一个完整的螺旋叶片加工完成。

螺旋叶片成形机加工薄厚较大的螺旋叶片时，2个模具间的距离要增大，间距比钢板厚度大2mm上下，空负载运行，当活动模具板靠近前面模具时，终止动作，测量距离，随后调节限位开关位置，使碰撞块到此位置能自动回到为准。一样，后边的限位开关也同样操作，确保螺旋叶片在挤压以后能顺能的选配即可，距离太远则会影响工作的效率。
